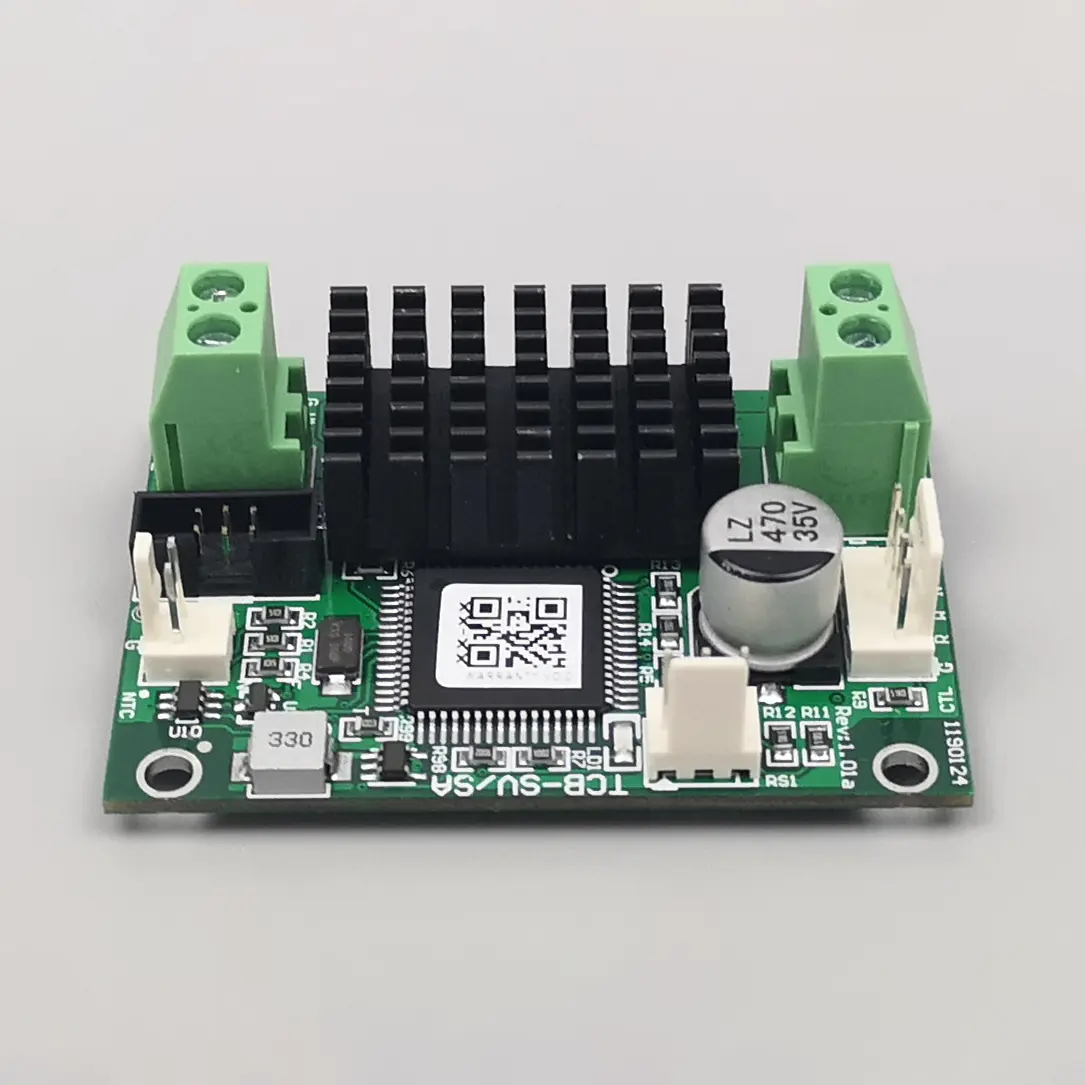

DeTCB-SV Temperaturregulator för Micro TEChar vuxit fram som en spelväxlare inom hyperlokal värmehantering. Designad för ultrakompakta termoelektriska kylare (TEC), ger denna styrenhet högupplöst strömstyrning och sub-millikelvin stabilitet. I denna djupdykning undersöker vi dess arkitektur, för-/nackdelar, verkliga användningsområden och svarar på vanliga tekniska frågor. Fuzhou X-Meritan Technology Co., Ltd. integrerar denna styrenhet i nästa generations fotoniska och biomedicinska system. Oavsett om du arbetar med LiDAR eller DNA-amplifiering erbjuder TCB-SV en övertygande blandning av storlek och noggrannhet.
📋 Översikt över innehållet
🔬 Vad definierar TCB-SV temperaturregulator för mikro-TEC?
Hur överträffar dess kontrollarkitektur allmänna PID:er?
TCB-SV är inte ett generiskt PID; den använder en adaptiv framkopplingsslinga plus linjär utgång för mikro-ohm-belastningar. Den tar direkt upp den parasitresistens som finns i miniatyriserade Peltier-element. Fuzhou X-Meritan Technology Co., Ltd. har testat den med tunnfilms-TEC (ned till 2x2 mm) och observerat en krusning på < 0,002°C. Dess bipolära utgång eliminerar dödband, vilket gör den idealisk för kryogena eller uppvärmningscykler nära omgivningen. DessutomTCB-SV Temperaturregulator för Micro TECinkluderar I2C och analoga gränssnitt, så att den kan byggas in i kompakta instrument sömlöst.
⚙️ Nyckelfunktioner: hur TCB-SV höjer mikro-TEC-prestanda
Vilka stabilitetssiffror kan ingenjörer förvänta sig med mikro-TEC?
I samarbete med tidiga användare,Fuzhou X-Meritan Technology Co., Ltd.dokumenterade långtidsdrift under ±0,005°C under 24 timmar med användning av en 0,8 A mikro-TEC. Styrenheten använder 24-bitars ADC-avkänning och ett snabbt PWM-utjämnande filter. Även med termiska belastningar så små som 0,2 J/K uppstår ingen oscillation. Tabellen nedan jämför TCB-SV med konventionella temperaturregulatorer:
| Parameter |
TCB-SV (Micro TEC-optimerad) |
Standard bänkstyrenhet |
| Min. TEC nuvarande resolution |
0,5 mA |
5–10 mA (typiskt) |
| Temperaturstabilitet (intervall 10mK) |
±0,002°C |
±0,05°C |
| Formfaktor |
30 x 30 mm modul |
½-rack 4U |
| Bipolär / linjär utgång |
Ja, sömlöst nollkryss |
Ofta unipolär eller relä |
📊 TCB-SV Temperaturregulator: fördelar och begränsningar
Varför välja det - och var ska du vara försiktig?
| ✅ Starka sidor |
⚠️ Avvägningar |
- Ultrafin strömupplösning (idealisk för µTEC)
- Extremt lågt brus: < 1 µV vid sensor
- Adaptiv PID med mikrosekundsvar
- Kompakt SMD montering, enkel inbäddning
- Bred matning 5-28 V, hög verkningsgrad
|
- Max utgång 2 A (inte för stora TEC)
- Kräver inställning av firmware för exotiska TEC
- Ingen inbyggd grafisk display (endast fjärrkontroll)
- Känslig för ingångskapacitanslayout
- Högre kostnad än grundläggande on-off-kontroller
|
Trots den högre initiala investeringen,Fuzhou X-Meritan Technology Co., Ltd.betonar att den totala ägandekostnaden sjunker på grund av energibesparingar och minskade termiska iterationer i fotonikanpassning.
🔄 Dynamisk termisk cykling med mikro-TEC
Klarar TCB-SV snabb alternerande uppvärmning/kyla utan överskridande?
Ja — en av banbrytande egenskaper hosTCB-SV Temperaturregulator för Micro TECär dess "termiska hastighet feed-forward". Vid PCR eller laservåglängdsstabilisering behöver man ofta snabbt växla mellan uppvärmning och kylning. TCB-SV förutser Peltier-omkastningen och kompenserar för den bakre EMF. Fuzhou X-Meritan Technology Co., Ltd. visade en svänghastighet på 5°C/s på en 3x3 mm TEC med < 3 % överskjutning. Detta gör den perfekt för kvantkaskadlaserförpackningar och mikrofluidiska termiska cykler.
🏭 Applikationspanorama: där TCB‑SV gör skillnad
Vilka banbrytande fält gynnas mest?
-
Optiska sändtagare– DWDM-lasertemperaturstabilisering (micro TEC inuti fjärilsförpackningar).
-
Medicinsk diagnostik– Isotermiska amplifieringschips (LAMP) kräver ±0,1°C precision.
-
Rymd/flyg– Miniatyr IR-detektorer kyler med låg effektbudget.
-
Laboratorieinstrumentering– Mikrokalorimetri, där låg termisk massa är avgörande.
Fuzhou X-Meritan Technology Co., Ltd. levererar TCB-SV till forskningslaboratorier som utvecklar kvantsensorer, eftersom dess EMC-profil är exceptionellt ren.
❓ Vanliga frågor (TCB‑SV och mikro-TEC)
Fungerar TCB-SV med sub-milliamp TEC-strömmar?
Absolut. TCB-SV:s slutsteg är linjärt ner till 0,2 mA, tack vare en 16-bitars DAC och en precision op-amp-drivrutin. Många mikro-TEC, särskilt de för sensorkylning, kräver strömmar under 10 mA. Regulatorn bibehåller linjäritet även vid dessa låga nivåer, och undviker "crossover-distorsion" som ses i H-bridge-designer. Fuzhou X‑Meritan Technology Co., Ltd. tillhandahåller applikationsnoteringar för kalibrering av avkänningsmotståndet för att maximera noggrannheten under 1 mA.
Vilken typ av temperatursensorgränssnitt är kompatibla?
TCB-SV stöder inbyggt PT100/1000 RTD:er, NTC-termistorer (med linjäriseringstabeller) och till och med solid-state-sensorer som AD590 eller LM335 via dess konfigurerbara analoga front-end. Den inkluderar en 24-bitars delta-sigma ADC med programmerbar excitationsström. För mikro-TEC-applikationer rekommenderar vi att du använder små NTC-chiptermistorer (storlek 0201) för att minska termisk eftersläpning. Fuzhou X-Meritan Technology Co., Ltd. kan leverera förmatchade termistorkurvor för att påskynda integrationen.
Kan jag sammankoppla flera TCB-SV-kontroller för multizons mikro-TEC-kontroll?
Ja, TCB‑SV inkluderar ett I²C/SMBus-gränssnitt med konfigurerbar adressering. Du kan styra upp till 16 enheter på en enda buss, vilket gör det enkelt att bygga flerkanalssystem för vågledargitter eller mikroplattor. Värden kan läsa temperaturtelemetri och skriva börvärden individuellt. Fuzhou X-Meritan Technology Co., Ltd. erbjuder ett Python-bibliotek och ett GUI för snabb prototypframställning.
Går TCB-SV-firmwaren att uppgradera för framtida TEC-material?
Definitivt. Den har en in-application programming (IAP) bootloader över UART/I²C. När nya tunnfilms-TEC med olika impedans eller Seebeck-koefficienter dyker upp kan du uppdatera PID- och linjäriseringstabellerna. Fuzhou X-Meritan Technology Co., Ltd. släpper regelbundet firmware-patchar som förbättrar adaptiv förstärkningsschemaläggning för nya mikro-TEC. Detta framtidssäkrar din investering.
Vilka skydd innehåller TCB-SV för känsliga mikro-TEC?
Den har programmerbar strömbegränsning, termisk avstängning och en mjukstart som förhindrar inkopplingsström. Regulatorn övervakar konstant TEC-spänningen och kan upptäcka öppen krets eller kortslutning på mindre än 100 µs, och inaktiverar sedan utgången. Den här skyddsnivån är väsentlig för dyra mikro-TEC:er inbäddade i medicinsk hårdvara eller rymdvaruutrustning.
📚 Referenser & tekniska källor
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV produktkort & vitbok (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: "Micro TEC controllers for co-packaged optics" (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: "Sub‑millikelvin-kontroll med miniatyriserade Peltier-enheter" (2023) – https://link.springer.com/article/... (ankare)
- 🔗 Anmärkning AN‑102:Kör mikro-TEC utan svängningav Fuzhou X-Meritan Technology Co., Ltd. (tillgänglig på begäran)
DeTCB-SV Temperaturregulator för Micro TECär redo för din utvärdering.Fuzhou X-Meritan Technology Co., Ltd. ger gratis designgranskningar, provenheter och teknisk rådgivning. Kontakta ossnu.
