X-Meritan är en professionell TCB-SV-temperaturregulator i Kina av kvalitet för Micro TECs leverantör. Precisionstillämpningar inom optisk kommunikation och medicinsk diagnostik kräver TCB-SV temperaturkontrollkort för Micro TECs termoelektriska kylare för att uppnå termisk stabilitet utan elektriska störningar. Genom att tillverka dessa högstabila moduler i vår anläggning i Kina förser X-Meritan globala partners med en branschledande lösning för kontinuerlig strömutgång för de mest känsliga kylningskraven i mikroskala.

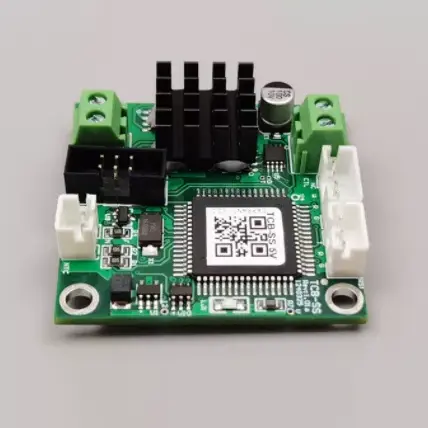

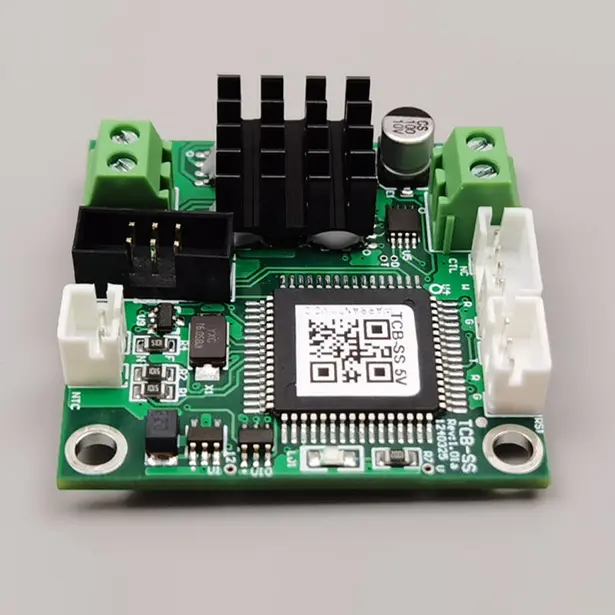

TCB-SV temperaturregulator för mikro-TEC från X-Meritan från Kina är en termisk hanteringskomponent med hög precision som är speciellt anpassad för mikro-termoelektriska kylare. Denna TCB-SV temperaturkontrollmodul i termoelektriska kylare TEC-system använder ett dedikerat kontrollchip och optimerade PID-algoritmer för att upprätthålla en temperaturnoggrannhet på 0,01°C. Som en kärnkomponent för banbrytande laser- och sensorteknologi, säkerställer X-Meritan att varje enhet levererar den snabba respons och tillförlitlighet som förväntas av ingenjörer i höginsatsindustri- och laboratoriemiljöer.
|
Modell |
TCB-SV |
|
Kortets matningsspänning (DC) |
7 - 24 V |
|
Styrelsematningsström |
Beror på TEC |
|
Utgångseffektivitet |
> 90 % |
|
TEC-spänning |
4,5 V (standard) |
|
TEC Aktuell |
2,5 A (max) |
|
Temperatursensor |
10K NTC (Standard B-värde: 3950) |
|
Temperaturkontroll noggrannhet |
±0,01°C |
|
Ställ in temperaturnoggrannhet |
±0,01°C |
|
Temperaturkontrollområde |
-30°C till 147°C |
|
Kontrolltemperaturområde¹ |
-20°C till 100°C |
|
Fabriksinställd temperatur |
25°C, eller användarspecificerad |
|
Mått |
60 mm x 42 mm |
|
Höjd |
23 mm totalt (18,5 mm kort + 1,5 mm komponenter, stift ≤3 mm) |
|
Notera |
För andra specifikationer, kontakta tillverkaren. |
Ultrahög precisionskontroll
Med hjälp av ett specialiserat högkostnadskontrollchip kan TCB-SV-temperaturregulatorn för mikro-TEC uppnå en steady-state temperaturnoggrannhet på upp till 0,01°C, vilket uppfyller de stränga kraven från laserindustrin.
Kontinuerlig strömutgångsläge
Till skillnad från vanlig PWM (on-off)-kontroll, ger detta kort ett jämnt och oavbrutet strömflöde till TEC, vilket eliminerar de termiska fluktuationerna som orsakas av omkopplingsbrus.
Dubbla kommunikationsprotokoll
Stöder både enkla ASCII-serieportkommandon och industristandarden MODBUS-RTU-protokoll, vilket ger maximal flexibilitet för systemövervakning och programvaruintegration.
Dubbelriktad termisk hantering
Modulen är designad för full värme- och kylningskontroll och är kompatibel med standard 10kΩ NTC-sensorer för exakt, realtidsåterkoppling över ett brett temperaturområde.
Integrerad säkerhetssignalering
Inbyggda larm och klara statusutgångar, tillsammans med en dedikerad TEC-avstängningsingång, underlättar konstruktionen av ett säkert, intelligent och helautomatiskt utrustningssystem.
Beprövad industriell tillförlitlighet
Omfattande fältanvändning inom laser- och optiksektorn bekräftar dess långsiktiga driftstabilitet och dess förmåga att skydda ömtåliga mikroelektroniska komponenter.
Optiska kommunikationssystem: Ger kritisk våglängdsstabilisering för laserdioder, vilket säkerställer dataintegritet i höghastighets fiberoptiska nätverk.
Medicinsk diagnostisk utrustning: Ger den exakta termiska miljön som krävs för känsliga reagenser och molekylär analys där även 0,1°C avvikelse kan påverka resultaten.
Högkänsliga sensorer: Stabiliserar temperaturen hos infraröda och kemiska sensorer för att maximera signal-brus-förhållanden och säkerställa konsekvent detekteringsnoggrannhet.
