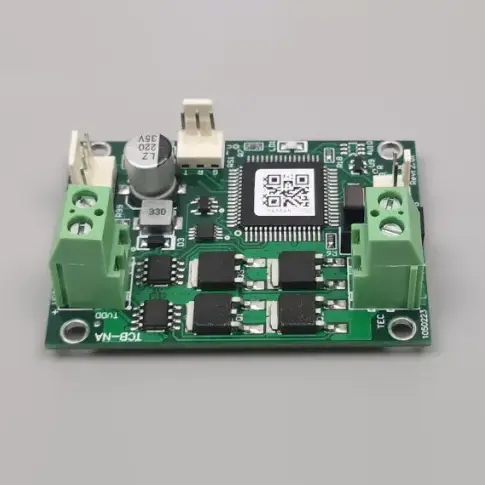

X-Meritan är en professionell leverantör av TCB-NA temperaturkontroller för standardkylare i Kina av kvalitet. Designad för hög kostnadsprestanda och tillförlitlighet, är High Precision TCB-NA Temperature Controller Board en idealisk lösning för att stabilisera laserdioder och olika smarta hushållsapparater. Genom att utnyttja vår etablerade tillverkningsexpertis i Kina förser X-Meritan globala partners med en hållbar TCB-NA Semiconductor Cooler Board för temperaturkontroll som balanserar funktionell mångsidighet med tillgänglig prissättning.
TCB-NA-temperaturregulatorn för standardkylare tillverkad av X-Meritan som en leverantör i Kina är en mångsidig värmestyrningsmodul konstruerad för allmänna industriella och kommersiella kylningskrav. Denna TCB-NA temperaturregulator för standardkylare underlättar exakt reglering genom en dubbelriktad styrarkitektur, vilket möjliggör sömlösa övergångar mellan värme- och kyllägen. Som en pålitlig lösningspartner har X-Meritan optimerat den här serien för att fungera effektivt med vanliga nätaggregat, och erbjuder ett användarvänligt seriellt ASCII-gränssnitt som säkerställer enkel integration i befintliga hårdvaru-ekosystem.
|
Parameter |
Specifikation |
|
Kortets matningsspänning |
4,5–27V (måste matcha TEC-spänning) |
|
TEC-spänning |
5V–27V (måste vara ≥ matningsspänning) |
|
TEC Aktuell |
0–10A |
|
Temperatursensor |
10K NTC (standard B-värde: 3950; faktiska B-värde är obegränsat – påverkar endast absolut temperatur, inte kontrollnoggrannhet) |
|
Temperaturkontroll noggrannhet |
±0,1°C |
|
Ställ in temperaturnoggrannhet |
±0,1°C |
|
Temperaturmätområde |
-30°C till +147°C |
|
Kontroll temperaturområde |
-20°C till +100°C |
|
Fabriksinställd temp. |
25°C (kan anpassas på begäran) |
|
Mått (L × B × H) |
60 mm × 42 mm × 26,5 mm (22 mm ovanför kortet, 1,5 mm PCB-tjocklek, stift ≤3 mm under) |
Dubbelriktad termisk hantering
Stöder både värme- och kyllägen med flexibel konfiguration av TEC-parametrar, vilket gör den anpassningsbar till ett brett spektrum av omgivningsförhållanden och måltemperaturer.
Standardiserad seriell kommunikation
Temperaturinställningar och realtidsövervakning hanteras enkelt via ett standard ASCII-protokoll, kompatibelt med vanliga seriella verktyg som Windows HyperTerminal för snabb implementering.
Omfattande signalgränssnitt
Inkluderar dedikerade utgångar för larmsignaler och "klar"-status, tillsammans med en kontrollingång för TEC-avstängning, vilket förbättrar säkerheten och automatiseringspotentialen för det övergripande systemet.
Stabil ON/OFF-reglering
Använder en beprövad kontrollmetod för att säkerställa tillförlitligt temperaturunderhåll, vilket ger en konsekvent termisk miljö för känsliga komponenter som laserdioder och laboratorieutrustning.
Högt kostnads-prestandaförhållande
Konstruerad för att leverera viktiga högprecisionskontrollfunktioner samtidigt som det förblir ett ekonomiskt lönsamt val för storskaliga industriella applikationer och tillverkning av smarta apparater.
TCB-NA temperaturregulator för standardkylare arbetar med en enkel men effektiv PÅ/AV-kontrolllogik som är skräddarsydd för standard termoelektriska kylare. Systemet övervakar temperaturen via en ansluten givare och jämför den med det användardefinierade börvärdet via sin interna processor. Baserat på denna avvikelse hanterar regulatorn effektflödet till TEC på ett dubbelriktat sätt och vänder strömmen för att växla mellan uppvärmning och kylning vid behov. Även om denna modell ger robust stabilitet för standardapplikationer, är den designad för enkelhet, vilket gör att utspänningen kan följa ingångsförsörjningen direkt för att maximera strömleveransen till kylelementen.
F: Vilka är de kritiska övervägandena angående matningsspänning för TCB-NA?
S: Till skillnad från våra avancerade NE- eller NC-serier har TCB-NA-temperaturregulatorn för standardkylare ingen intern utspänningsbegränsning. Därför måste du se till att matningsspänningen är mindre än eller lika med märkspänningen för din TEC för att förhindra överbelastning av komponenter.
F: Hur påverkar TCB-NA systemets strömstabilitet?
S: Den växlingsmetod som används av denna styrenhet kan öka rippeln hos den anslutna strömförsörjningen. Om ditt system innehåller andra kort som är känsliga för elektromagnetiska störningar, rekommenderar vi att TCB-NA strömförsörjs separat för att bibehålla dataintegritet och kortstabilitet.
F: När ska jag välja TCB-NA framför TCB-NE-modellen?
S: TCB-NA temperaturregulator för standardkylare är perfekt för applikationer där kostnadseffektivitet och standardprecision är prioritet. Om ditt projekt kräver maximal energieffektivitet eller mycket högre temperaturupplösning, föreslår vi att du uppgraderar till TCB-NE-serien.
1. Till skillnad från många distributörer driver X-Meritan sin egen dedikerade fabrik i Kina, vilket gör att vi kan ha direkt tillsyn över hela produktionsprocessen – från PCB-montering till den slutliga kalibreringen av varje TCB-NA-enhet.
2. Med erfaren erfarenhet inom värmehanteringssektorn har vi optimerat våra styrenheter baserat på verklig feedback från laserdiod- och medicinska instrumentindustrin, vilket säkerställer en hårdvarudesign som prioriterar långsiktig hållbarhet.
3. När du rådgör med oss talar du direkt med ingenjörerna som designar hårdvaran. Vi tillhandahåller exakt teknisk vägledning om effektrippelhantering och spänningsmatchning för att förhindra risken för TEC-överbelastning.
4. Genom att leda ett professionellt logistikteam utomlands och upprätthålla ett stadigt lager av standardkomponenter, förkortar vi effektivt inköpscykler och erbjuder mer konkurrenskraftiga priser än traditionella internationella återförsäljare.
5. Våra produkter tillverkas enligt rigorösa industriella standarder, vilket säkerställer att TCB-NA temperaturregulator för standardkylare konsekvent uppfyller de elektromagnetiska kompatibilitetskraven (EMC) som krävs för komplex systemintegration.
