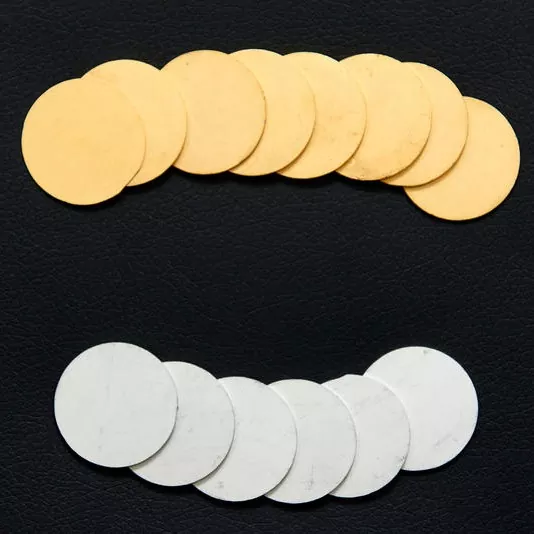

X-Meritan is a professional China quality Slices with Diffusion Barriers supplier. The thin sheet with a diffusion barrier layer is a cost-effective solution developed by X-Meritan to enhance the welding reliability of Peltier modules. It addresses the problem of solder penetration during the high-temperature packaging of semiconductor materials. By integrating Nickel Diffusion Barrier for Bi2Te3 Slices on the extrusion die, we have achieved high-precision customization with a thickness starting from 0.3 millimeters and a cutting accuracy within ±15 micrometers. This provides high-performance pre-processing materials for global system integrators.
Kvalitetsskivorna med diffusionsbarriärer från X-Meritan kan spela en roll som kvalitetsväktare i avancerad termisk halvledarhantering. Kärnan i detta ligger i att förhindra lödkomponenterna från att penetrera halvledarsubstratet under långvarig termisk cykling, vilket skulle leda till prestandaförsämring. Som metalliserade skivor i flera lager med diffusionsbarriärer använder den en egenutvecklad nickelbaserad legeringsteknik och erbjuder olika alternativ för lödbara lager såsom tenngalvanisering eller kemisk guldplätering. Dessa elektrolösa nickelpläteringsskivor med diffusionsbarriärer motstår inte bara effektivt oxidation utan visar också extremt hög fysisk stabilitet i extrema högtemperaturer eller starka cykelmiljöer tack vare den patenterade "H"-tekniken.
A semiconductor wafer with a diffusion barrier layer is a special semiconductor component, usually having a nickel base layer, designed to prevent solder penetration and damage to the semiconductor material. These barriers function as protective film interfaces, which can prevent the mutual diffusion (mixing) between semiconductor materials, such as preventing metal interconnections from reacting or diffusing into silicon, thereby ensuring the structural and electrical integrity of the device.
| Key Feature | Technical Specifications | Customer Value |
| Base Material | Extruded Bi2Te3-Sb2Te3 Ingots | Provides extremely high mechanical strength and thermoelectric consistency. |
| Wafer Thickness | >= 0.3 mm (Customizable per drawing) | Supports the development of miniaturized and ultra-thin TEC components. |
| Cutting Precision | +/- 15 microns | Reduces end-face tilting during packaging; improves final product yield. |
| Electroless Tin Plating | 7 microns +/- 2 microns | Excellent solder affinity; effectively extends storage and shelf life. |
| Electroless Gold Plating | < 0.2 microns (Au) | Utmärkt ledningsförmåga och antioxidation; idealisk för guld-tenn (AuSn) lödning. |
| Patented "H" Tech | ~150 micron Aluminum (Al) barrier | Designed for extreme conditions like aerospace or heavy industrial cycling. |
Genom att lägga flera lager av metalliseringsteknik över nickeldiffusionsbarriärskiktet av Bi2Te3 blockformade material, kan våra skivor med diffusionsbarriärer bilda en tät barriär. Detta förhindrar effektivt diffusion av lödatomer med låg smältpunkt såsom tenn (Sn) in i det termoelektriska materialet, och undviker därigenom modulfel orsakat av resistansavvikelse.
För scenarier som flyg- eller precisionsmedicinsk PCR som kräver frekvent växling mellan kallt och varmt läge rekommenderar vi den patenterade "H-tekniken". Denna lösning innehåller ett tjockt aluminiumskikt på upp till 150 mikrometer i flera barriärlager, vilket avsevärt kan mildra termisk stress och säkerställa att metalliserade blockmaterial i flera lager med diffusionsbarriärlager inte separeras eller spricker under högintensiva cykler.
För TEC-fabriker som inte kan utföra skivning själva erbjuder vi nyckelfärdiga tjänster. Varje bit av kemiskt pläterat nickelblockmaterial med ett diffusionsspärrskikt genomgår exakt slipning och skärning för att säkerställa att tjocklekstoleransen kontrolleras inom ett extremt snävt område, vilket gör det möjligt för nedströms automatiska lamineringsmaskiner att uppnå ett effektivt och stabilt elektrokemiskt pargrepp.
F: Varför är våra skivor med diffusionsbarriärer mer lämpade för högtemperatursvetsning?
S: Eftersom vi har antagit en speciell flerskikts galvaniseringsteknik som använder nickelbaserade legeringar istället för en enda nickelplätering. Denna struktur kan bibehålla gränssnittets kemiska stabilitet även under temperaturfluktuationerna vid återflödeslödning, vilket säkerställer bildandet av extremt starka intermetalliska föreningar (IMC) mellan plåten och lodet.
F: Hur ska man välja mellan tennplätering och guldplätering?
S: Tennelektroplätering (7 mikron) är mer lämplig för konventionella bly-tenn- eller blyfria lödpastaprocesser och erbjuder extremt hög kostnadseffektivitet. Medan kemisk guldplätering (< 0,2 mikron) främst rekommenderas för tillverkning av optiska kommunikationsmoduler med precisionsscenarier där hög resistansstabilitet krävs, eller för användning av guld-tenn (AuSn) lod.
