Monteras med mikrotermoelektriska kylarehar blivit en kritisk lösning för industrier som kräver kompakt, exakt och pålitlig temperaturhantering. Från infraröda detektorer och lasersystem till medicinsk bildutrustning och industriella sensorer, dessa kylenheter hjälper till att stabilisera temperaturkänsliga komponenter samtidigt som de förbättrar systemets prestanda och förlänger livslängden.
Den här artikeln förklarar hur mikrotermoelektriska kylaggregat fungerar, deras fördelar, vanliga industritillämpningar, viktiga designöverväganden, materialval, termiska utmaningar och framtida utvecklingstrender. Den ger också praktisk vägledning för ingenjörer, OEM-köpare och systemdesigners som söker pålitliga lösningar för värmehantering.

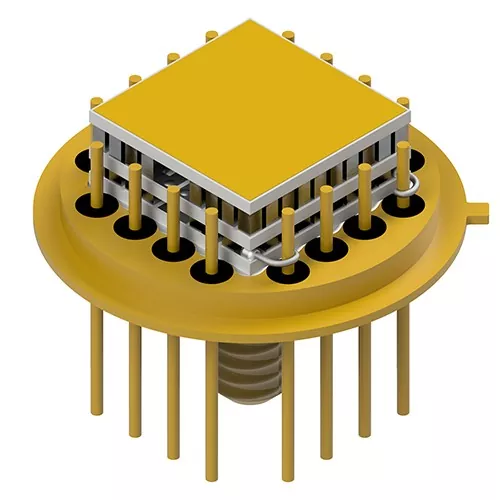

Sammansättningar med mikrotermoelektriska kylare är kompakta termiska hanteringssystem som är utformade för att exakt kontrollera temperaturen på mycket känsliga elektroniska och optiska komponenter. Dessa sammansättningar integrerar typiskt termoelektriska mikromoduler, kylflänsar, sensorer, termiska gränssnittsmaterial och elektroniska styrkretsar i ett enda kompakt paket.
Till skillnad från konventionella kylsystem som är beroende av kompressorer och köldmedier använder termoelektriska kylare Peltier-effekten för att överföra värme från ena sidan av enheten till den andra när elektrisk ström flyter genom halvledarmaterial.
Mikrotermoelektriska kylaggregat är särskilt värdefulla i applikationer där:
Dessa system är vanligtvis integrerade i infraröda sensorer, laserdioder, CCD-kameror, biomedicinska instrument, flygdetektorer och optiska kommunikationsenheter.
Grundprincipen bakom mikrotermoelektriska kylare är den termoelektriska effekten. När likström passerar genom halvledarövergångar absorberas värme på ena sidan och frigörs på den motsatta sidan.
Den kalla sidan kyler målkomponenten, medan den heta sidan avleder värme genom en kylfläns eller termisk spridare.
| Komponent | Fungera |
|---|---|
| Termoelektrisk modul | Överför värme med hjälp av elektrisk ström |
| Kylfläns | Avleder värme från den varma sidan |
| Temperatursensor | Övervakar systemtemperaturen |
| Styrkrets | Reglerar kylprestanda |
| Termiskt gränssnittsmaterial | Förbättrar värmeöverföringseffektiviteten |
Eftersom kylresponsen är elektriskt styrd kan dessa enheter uppnå extremt exakt temperaturreglering inom bråkdelar av en grad Celsius.
Mikrotermoelektriska kylaggregat ger flera fördelar som traditionella kylmetoder ofta inte kan uppnå.
Micro TEC-enheter är mycket kompakta, vilket gör dem lämpliga för bärbar elektronik, miniatyriserade sensorer och utrustning med begränsad utrymme.
Dessa enheter ger en mycket stabil temperaturreglering, vilket är avgörande för detektornoggrannhet och optisk stabilitet.
Frånvaron av kompressorer eller mekaniska komponenter minskar vibrationer, buller och underhållskrav.
Mikro termoelektriska system kan snabbt justera temperaturen baserat på dynamiska driftsförhållanden.
Ytterligare fördelar inkluderar förbättrad systemlivslängd, lägre underhållskostnader, minskade föroreningsrisker och tillförlitlig drift under tuffa miljöförhållanden.
Sammansättningar med mikrotermoelektriska kylare används ofta i industrier som är beroende av termisk precision och stabila driftsförhållanden.
| Industri | Typiska applikationer |
|---|---|
| Medicinsk utrustning | PCR-system, bilddetektorer, biosensorer |
| Fotonik | Laserdioder, optiska sändtagare |
| Försvar & Aerospace | Infraröd bildbehandling, system för mörkerseende |
| Vetenskaplig forskning | Precisionsdetektorer och analysinstrument |
| Telekommunikation | Fiberoptiska transmissionsmoduler |
| Industriell automation | Högnoggranna sensorer och inspektionssystem |
Den växande efterfrågan på miniatyriserad elektronik och avancerade optiska system fortsätter att driva på snabb användning av termoelektriska kylaggregat över hela världen.
En högpresterande termoelektrisk kylenhet kombinerar flera konstruerade element till en integrerad lösning.
Den övergripande monteringsdesignen måste balansera kyleffektivitet, termiskt motstånd, elektrisk strömförbrukning och fysiska storleksbegränsningar.
Noggrann systemintegrering hjälper till att undvika termiskt läckage, kondens och prestandainstabilitet.
Att välja rätt mikrotermoelektrisk kylenhet kräver utvärdering av flera termiska och driftsmässiga faktorer.
Ingenjörer bör noggrant bedöma:
Felaktigt val kan leda till otillräcklig kylning, termisk instabilitet, kondensskador eller överdriven strömförbrukning.
För mycket känsliga detektortillämpningar ger specialdesignade sammansättningar ofta bättre prestanda än vanliga standardmoduler eftersom de optimerar termiska vägar och minimerar mekanisk påfrestning.
Även om mikrotermoelektriska sammansättningar ger exceptionell precision, måste flera tekniska utmaningar hanteras.
När temperaturen sjunker under omgivande daggpunktsnivåer kan fuktkondensering uppstå och potentiellt skada känslig elektronik.
Effektiv borttagning av värme från den varma sidan är avgörande. Dålig värmeavledning minskar kylningseffektiviteten och kan överhetta systemet.
Upprepade uppvärmnings- och nedkylningscykler kan skapa mekanisk spänning i lödfogar och halvledarmaterial.
Mikro termoelektriska kylare är inte alltid lika energieffektiva som kompressorbaserade system för stora kylbelastningar. Korrekt systemoptimering är viktigt.
Avancerad termisk simulering och noggrann monteringsdesign hjälper till att minimera dessa risker och samtidigt förbättra den långsiktiga tillförlitligheten.
Materialvalet spelar en stor roll för effektiviteten och hållbarheten hos termoelektriska kylaggregat.
| Material | Ändamål |
|---|---|
| Vismut Telluride | Hög termoelektrisk verkningsgrad |
| Aluminiumnitrid | Utmärkt värmeledningsförmåga och isolering |
| Koppar | Effektiv värmeöverföring |
| Keramiska substrat | Elektrisk isolering och strukturell stabilitet |
| Grafit termiska kuddar | Förbättrad gränssnittsvärmeledning |
Modern materialteknik fortsätter att förbättra kylningseffektiviteten, miniatyriseringsförmågan och långvarig hållbarhet.
| Särdrag | Mikro termoelektrisk kylning | Traditionell kompressorkylning |
|---|---|---|
| Buller | Tyst | Mekaniskt ljud förekommer |
| Vibration | Ingen | Eventuell vibration |
| Storlek | Kompakt | Större system |
| Precision | Mycket hög | Måttlig |
| Underhåll | Låg | Högre |
| Köldmedier | Krävs inte | Nödvändig |
För kompakta, högprecisionssystem ger termoelektriska enheter ofta överlägsen prestanda trots något lägre storskalig kylningseffektivitet.
Framtiden för mikrotermoelektriska kylaggregat är starkt kopplad till framsteg inom miniatyriserad elektronik, artificiell intelligens, flyginstrumentering och nästa generations optiska kommunikationsteknologier.
Nya trender inkluderar:
När precisionselektroniken fortsätter att utvecklas kommer kraven på termisk stabilitet att bli ännu mer krävande, vilket ytterligare ökar betydelsen av avancerade mikrotermoelektriska enheter.
Ja. Beroende på systemdesign och termisk belastning kan många termoelektriska enheter uppnå temperaturer under 0°C.
Ja. Eftersom de inte innehåller några rörliga delar ger de ofta utmärkt långsiktig tillförlitlighet med minimalt underhåll.
Medicinsk bildbehandling, flyg, fotonik, telekommunikation, industriell automation och vetenskaplig instrumentering är alla starkt beroende av termoelektrisk precisionskylning.
Absolut. Många tillverkare tillhandahåller anpassade kylaggregat optimerade för specifika termiska belastningar, dimensioner, miljöförhållanden och integrationskrav.
Kylflänsens prestanda är extremt viktig eftersom ineffektiv värmeavledning dramatiskt kan minska kylningseffektiviteten och systemets totala stabilitet.
Sammansättningar med mikrotermoelektriska kylare har blivit en oumbärlig teknik för modern precisionselektronik och värmeledningssystem. Deras kompakta struktur, vibrationsfria drift, noggranna temperaturreglering och långa livslängd gör dem idealiska för krävande applikationer inom många industrier.
När tekniken fortsätter att utvecklas mot högre integrationstäthet och större termisk känslighet kommer professionellt konstruerade termoelektriska kylaggregat att spela en ännu mer avgörande roll för att upprätthålla prestandastabilitet och utrustningens tillförlitlighet.
